easyARguide – AR unterstützt Recruiting auf Jobmessen
Mit dem „easyARguide“ wurde Augmented Reality (AR) als innovatives und praxisnahes Lehrmittel in der beruflichen Bildung erprobt. Im Zuge einer Implementierung hat die SHK Innung Köln die Technologie genutzt, um die Funktionsweise einer Wärmepumpe visuell aufzubereiten und im Rahmen einer Jobmesse gezielt einzusetzen. Ziel war es, interessierten Besucher:innen anschaulich zu vermitteln, welche technischen Inhalte sie im Rahmen einer Ausbildung erwarten – eingebettet in ein modernes und digitales Lernformat.
Im Gegensatz zu anderen bei der SHK Innung Köln durchgeführten Implementierungen lag der Fokus in diesem Szenario nicht auf der Interaktion, sondern auf der klar strukturierten und selbsterklärenden Darstellung des technischen Ablaufs. Die Inhalte wurden dabei ohne Programmieraufwand direkt in der Anwendung erstellt: Über eine integrierte No-Code-Oberfläche konnten Fachkräfte intuitiv und direkt in der AR-Umgebung Schritt für Schritt visuelle Hinweise, 3D-Objekte, Texte, Fotos und Videos einfügen.
Der easyARguide kam auf mehreren Endgeräten, wie der HoloLens, Meta Quest und Android Tablets, zum Einsatz und konnte so flexibel an die Messeumgebung angepasst werden.
Ausgangslage und Motivation
Die Funktionsweise einer Wärmepumpe ist technisch anspruchsvoll und ohne anschauliche Unterstützung oft schwer zu vermitteln, besonders in kurzer Zeit und gegenüber fachfremdem Publikum. Speziell die visuelle Abbildung dieser komplexen Prozesse ansprechend zu gestalten, ist eine Herausforderung. Ziel war es daher, die zentralen Abläufe und physikalischen Grundlagen auf einfache Weise so darzustellen, dass sie leicht verständlich und praxisnah erfahrbar sind.
Damit sollte ein realistischer Einblick in das Berufsfeld ermöglicht werden und Augmented Reality (AR) erwies sich dabei als wirkungsvolles Werkzeug: Durch virtuelle Markierungen, animierte Pfeile und erklärende Textfelder konnten die Besucher:innen direkt am realen Modell die einzelnen Arbeitsschritte mit ihrer Funktionsweise einfach, interaktiv und visuell ansprechend nachvollziehen.
Vorgehensweise
Das Szenario wurde gezielt auf die technischen Möglichkeiten der HoloLens ausgerichtet, da diese als stabilste und praxiserprobteste Plattform für die Nutzung des easyARguide gilt. Die Umsetzung basierte auf einem hybriden Konzept, das reale Hardware mit digitalen Erklärungselementen in Augmented Reality kombiniert.
Aufbau

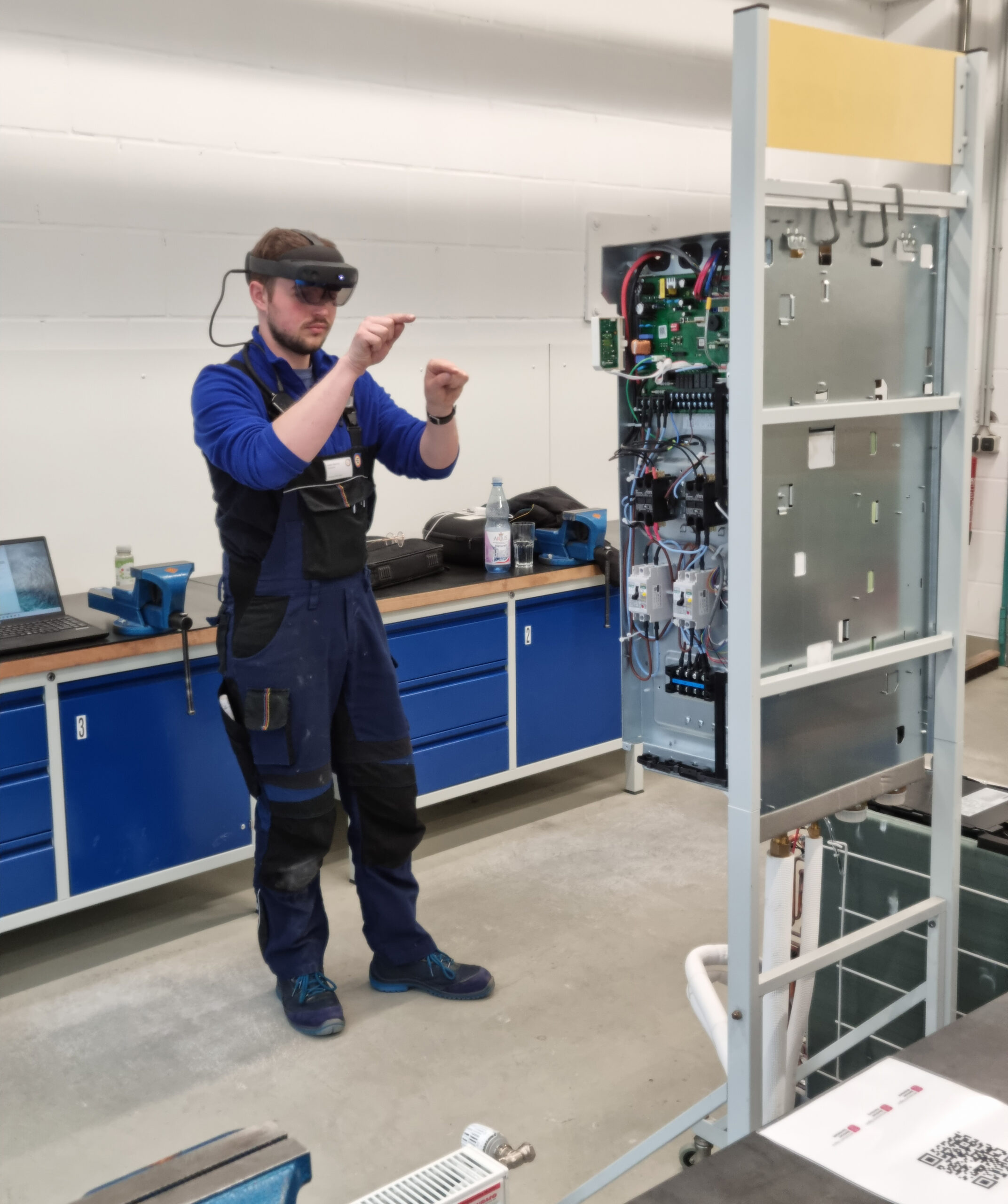

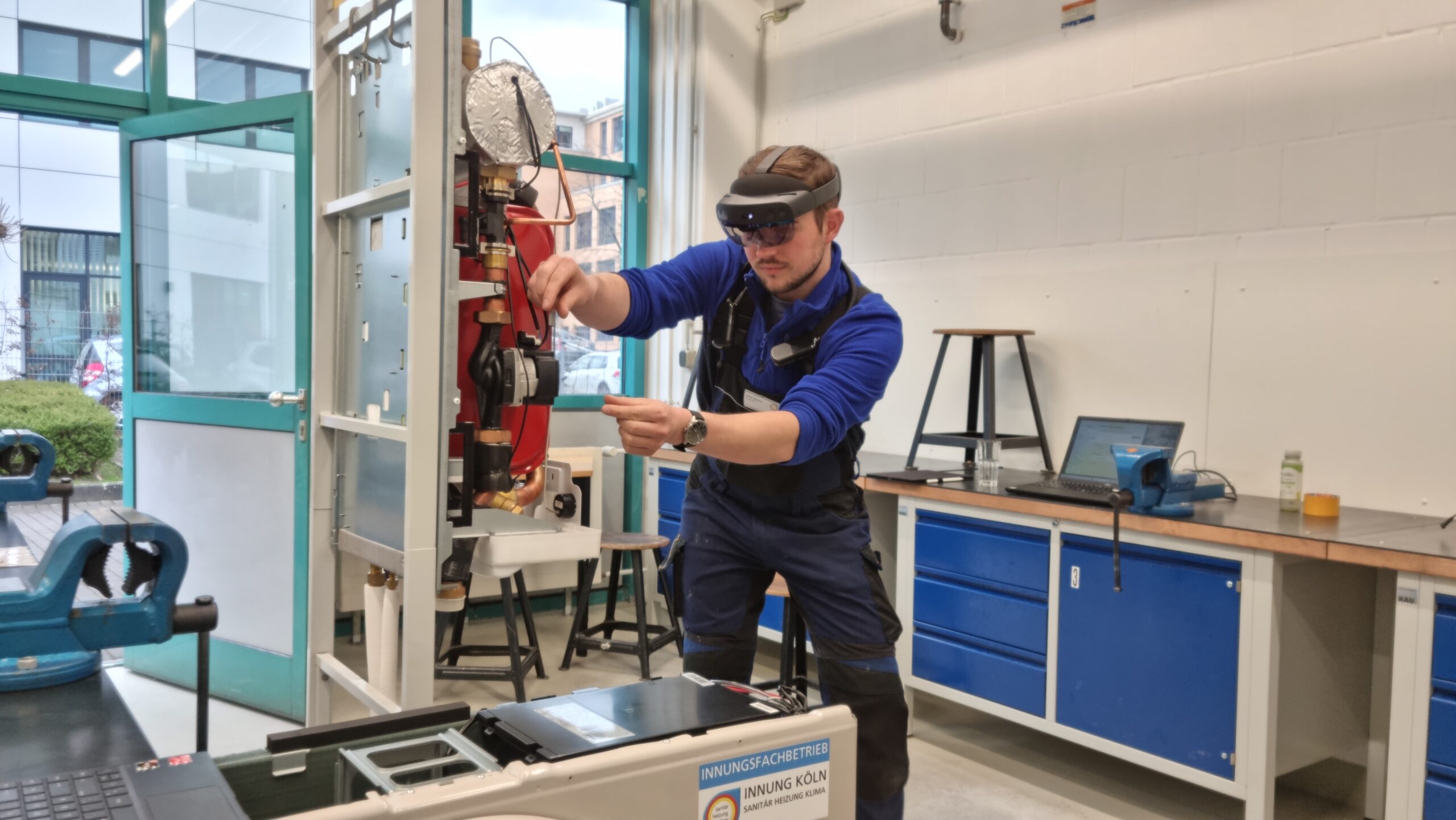

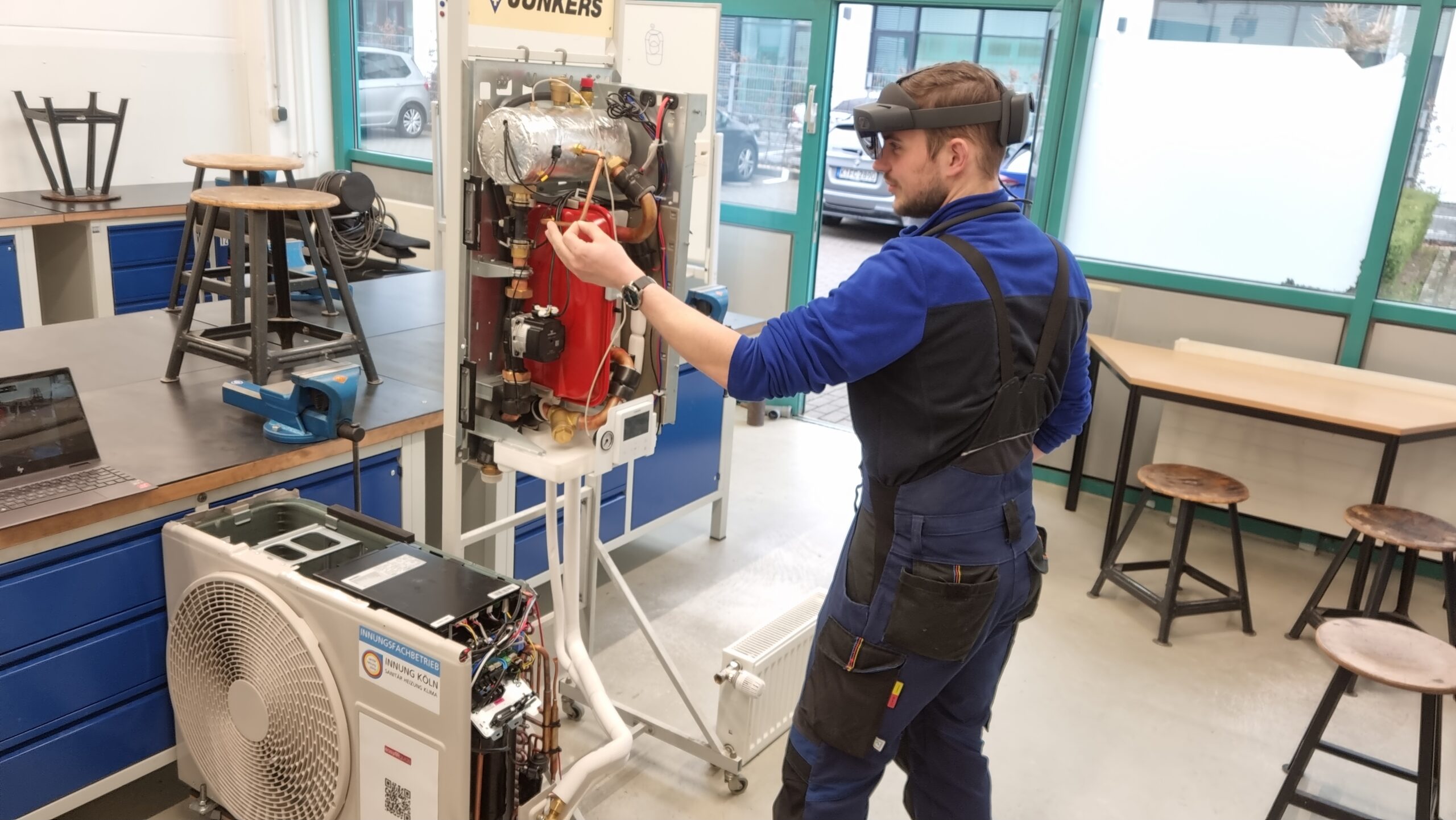

Vor Ort war eine physische Wärmepumpe installiert, die durch virtuelle Komponenten wie animierte Pfeile, ergänzende Rohrleitungsmodelle und beschriftete Textfelder didaktisch angereichert wurde. Die AR-Inhalte wurden präzise auf das reale Objekt abgestimmt, sodass eine exakte räumliche Überlagerung entstand und die digitale Erweiterung nahtlos in die reale Demonstration eingebettet werden konnte.
Die Nutzung der HoloLens brachte im Praxiseinsatz jedoch auch technische Herausforderungen mit sich. Während der Tests zeigte sich, dass die Leistungsfähigkeit der Brille unter der Belastung eines kontinuierlichen Live-Streamings spürbar nachließ; gleichzeitig traten Akkuprobleme auf, die eine durchgängige Vorführung erschwerten.
Aus diesem Grund wurde frühzeitig entschieden, bei der Demonstration auf eine Live-Übertragung zu verzichten. Stattdessen kam ein Screencapture des Anwendungsszenarios vom Vortag, also eine Aufnahme des Blickfeldes und der virtuellen Inhalten auf dem Endgerät, zum Einsatz. Diese Aufnahme wurde bei der Demonstration ergänzt durch ein zuvor produziertes Präsentationsvideo. So konnte eine stabile, visuell ansprechende und technisch zuverlässige Darstellung gewährleistet werden
Umsetzung des Szenarios
Innerhalb des Guides wurden in einzelnen Schritten folgende Prozesse erklärt:
- Ansaugung der Luft: Virtuelle Pfeile verdeutlichten den Luftstrom, indem sie den Weg der warmen Außenluft durch den Propeller und das Ausstoßen der kälteren Luft nach vorne visualisierten.

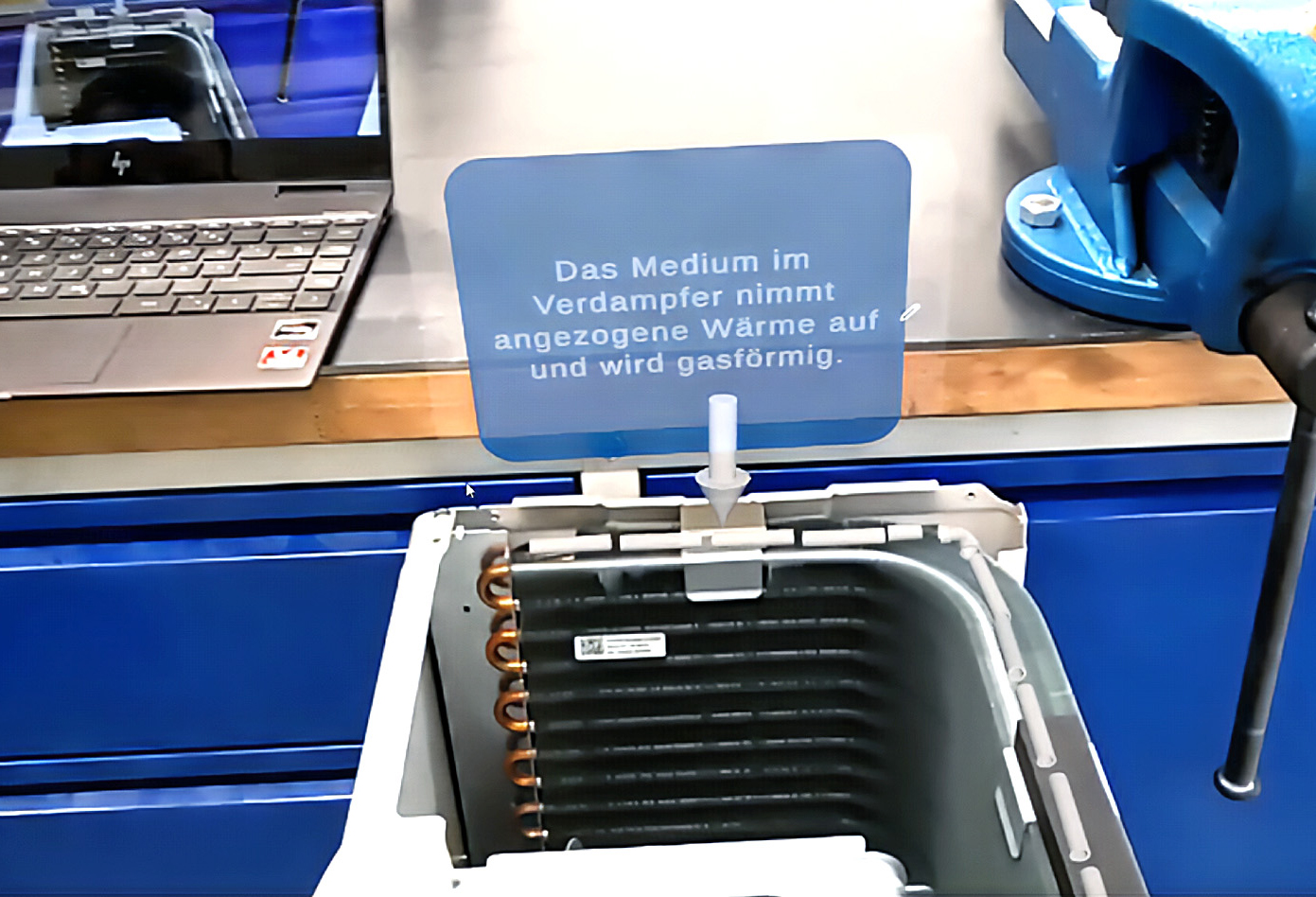

- Verdampfer: Eine AR-Darstellung des Verdampfers zeigte dessen schlangenförmige Kupferrohre und Lamellenstruktur, die zur effizienten Wärmeaufnahme beiträgt.
- Kompressionsprozess: Animierte Leitungen illustrierten den Transport des Mediums vom Verdampfer zum Kompressor, wo es verdichtet wird, um Temperatur und Druck zu erhöhen.
- Wärmeübertragung: Die AR-Visualisierung machte deutlich, wie das Medium durch das Rohrsystem ins Innengerät gelangt und dort im Wärmetauscher seine Wärme an das Heizungswasser abgibt.

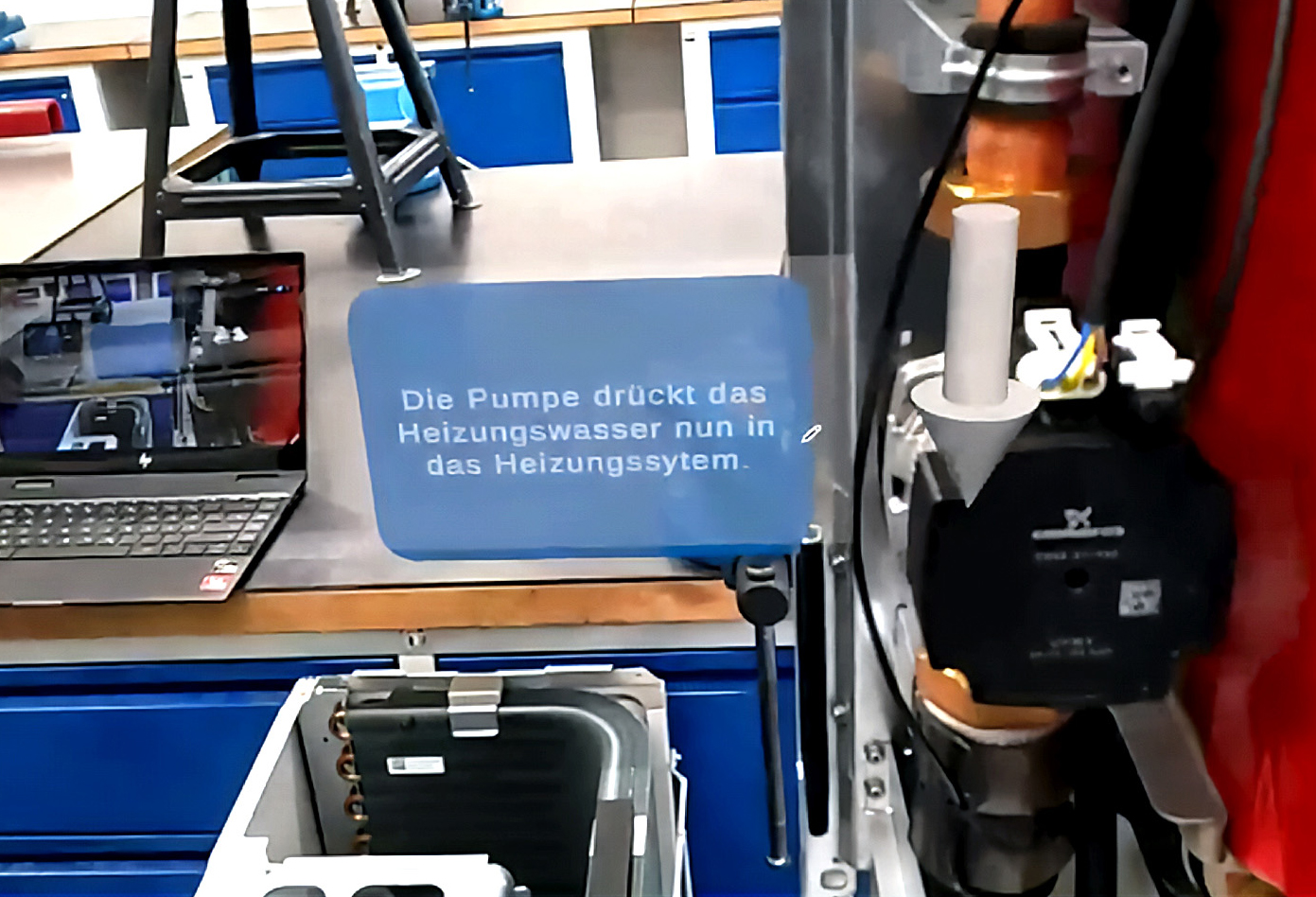

- Verteilung der Wärme: Der Prozess der Wärmeverteilung wurde durch animierte Heizungsrohre sichtbar gemacht, sodass Besucher den Weg des erwärmten Wassers bis zu den Heizkörpern nachvollziehen konnten.
Erkenntnisse
Die Anwendung der AR-Technologie mittels easyARguide im Kontext der Jobmesse konnte erfolgreich umgesetzt werden und stieß auf durchweg positive Resonanz. Die wichtigsten Erkenntnisse aus der Erprobung der Demonstrations-Installation sind:
- Hohe Aufmerksamkeit: Die AR-Brille weckte Neugier und zog zahlreiche Besucher an den Stand.
- Bessere Verständlichkeit: Durch die Kombination von realem Modell und virtuellen Zusatzinformationen wurde die komplexe Thematik anschaulich vermittelt.
- Optimierungspotenzial erkannt: Das Feedback zeigte, dass die Darstellung an einigen Stellen zu theoretisch war. Mehr Interaktion könnte die Lernwirkung weiter verbessern. Zudem kam es vereinzelt zu technischen Problemen, etwa bei der korrekten Positionierung der AR-Elemente nach längerer Nutzung.
Ausblick
Zusätzlich konnten bei der Erprobung des easyARguide auf Basis des erhaltenen Feedbacks folgende mögliche Verbesserungen identifiziert werden:
- Erweiterung um interaktive Elemente, beispielsweise durch verschiebbare Bedienfelder
- Kombination mit praktischen Anwendungen, um Theorie und Praxis besser zu verknüpfen
Mit diesen Anpassungen kann eine Präsentation von Prozessen künftig noch lebendiger und interaktiver gestaltet werden, um das Interesse und Verständnis der Besucher:innen weiter zu fördern.
